概述

SJ-MS422D 驅動器驅動二相混合式步進電機，該驅動器采用原裝進口模塊，實現高頻斬波，恒流驅動，高細分，高精度，高可靠。具有很強的抗干擾性、高頻性能好、起動頻率高、控制信號與內部信號實現光電隔離、電流可選、使用簡單、運行平穩、可靠性好、低噪音，帶動 4.2A 以下所有的42、57BYGH 系列步進電機。

自投放市場以來，深受客戶好評，特別是在直線電機、精密機械、實驗器材、軍工儀器，高標準，高精度的場合得到廣泛應用！

SJ-MS422D驅動器特點

1.0 供電電源直流DC18V--36V/3A

1.1 每相最大驅動器電流為4.2安培

1.2 采用無過流專利技術

1.3 高細分，高精度，高平穩性

1.4 電機鎖相電機電流自動半流

1.5 所有輸入信號都經過光電隔離

1.6 細分?jǐn)?shù)可選。（5000、10000、20000、25000、50000、100000、250000、500000）

1.7 具有自檢測功能(SW6)：無需外部脈沖，驅動器帶步進電機低速一直運轉

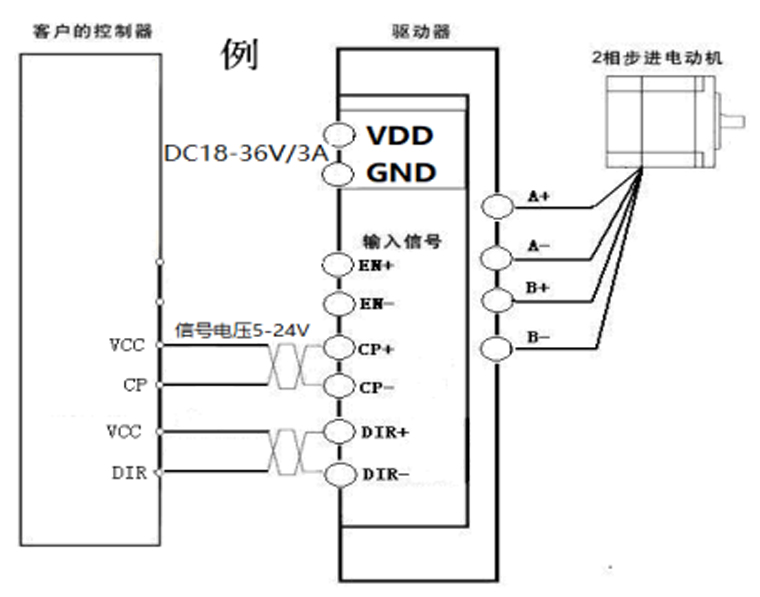

驅動器接線示意圖

技術規格

供電電源：直流 18V--36V,一般選24V/3A開關電源。

驅動器適配電機：42、57二相混合式步進電機

驅動電流：根據不同電機，調節驅動器使輸出電流與電機相匹配，如果電機能夠拖動負載可以調節小于電機                  額定電流。

重量:0.4kg。

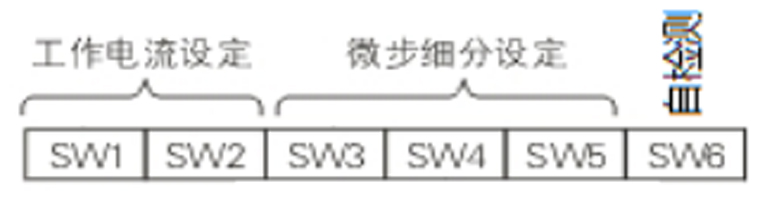

撥碼開關設定

      本驅動器是用驅動器上的撥碼開關來設定輸出電機電流與細分?jǐn)?shù)的，根據面板的標注設定即可。具體設置方法請參考下圖：

1、工作電流設定：

2、微步細分設定：

SW 6= OFF時，等待外部脈沖信號控制。

SW 6= ON時，驅動器自檢測狀態，驅動器帶動步進電機低速朝某個方向一直運行。

接線端子說明

電源接線：VDD 直流DC18--36V,一般選24V/4A開關電源.

                GND 直流電源負端（與輸入信號 CP-、DIR-不共地）

指示燈：  加電后綠燈亮，表示正常,出現故障時紅燈亮。

電機接線：A+、A-接電機線 A 相，B+、B-接電機線 B 相。

控制信號（接收5-24V電壓信號）：

   脈沖（CP）+，方向（DIR）+：為輸入控制信號的正端

   脈沖（CP）-： 脈沖信號輸入端（在 CP 停止施加時，即電機鎖定時，要保證 CP 為高電平，使內部光耦                            戴止。）

   方向（DIR）-：方向控制信號輸入端（此端子加低電平，電機立即按反方向旋轉。）

   脫機（EN）+、脫機（EN）-：一般不接信號，如果在其兩端加信號，電機無電流不工作！

外形尺寸：請參照下圖

 銷售原則

      我公司本著“用戶至上，信譽第一”的原則，協助用戶解決本產品使用過程中的疑難問題。幫助用戶用好我們的產品,樂意為用戶在使用本產品的系統設備應用上的技術方面進行探討。本產品實行：一年包修，終身維修。
