概述

SJ-2H504DM驅動器是我公司利用伺服技術最新研發出的高性能步進電機驅動器，矩頻曲線平滑，全正弦波輸出，明顯抑制電機震動和噪音，可配合國內外各種品牌外徑為39,42,57 BYG的4線，6線及8線二相混合式步進電機。

特點

◆寬電壓范圍DC18-50V/3A直流供電,標準DC24V;

◆高達28種細分(步數)可選，最大步數60000脈沖/轉；

◆最大輸出電流峰值為4.2A,16檔電流值可選;

◆具有過熱、過流、過壓、欠壓、錯相保護功能；

◆正弦波技術，低速防抖，低發熱量，超低噪音；

◆單/雙脈沖可設定,出廠設置為單脈沖方式；

◆具有自檢測功能，不需外部信號可以檢測驅動與電機的好壞；

◆自動半流功能，可降低電機、驅動的溫升；

◆輸入信號TTL兼容且光電隔離；

性能指標

電氣性能（環境溫度Tj=25℃時）

使用環境參數

功能及使用

◆  電源電壓

本驅動器采用直流電源供電，電源電壓在DC18V-50V之間都可正常工作，一般選為DC24V，供電電流不得小于3A，若提供的電壓高于DC36V,電流設置大于3A時請安裝驅動器時盡量考慮散熱。

◆  輸出電流選擇

本驅動器采用雙極恒流方式，最大輸出電流值為4.2A/相（峰值），根據驅動器側板第7、8、9、10位撥碼開關的不同組合可以方便的選擇16種電流值，從0.30A到4.2A，電流是根據開關疊加的。如選擇電流為2.50A則將撥碼盤的第7位和第10位設置為OFF的位置：2.20A+0.30A=2.50A

◆  細分選擇及單/雙脈沖功能

單脈沖設定方法，驅動器加電前，把開關的1-5設定為00000，然后給驅動器加電，等待2-5秒鐘直到綠燈閃爍后斷電，再通電設定所需步數/轉。出廠默認值為單脈沖方式。

雙脈沖設定方法：驅動器加電前，把開關的1-5位設定為11111，然后給驅動器加電，等待2-5秒鐘直到綠燈閃爍斷電，再通電設定所需步數/轉。

【說明】單/雙脈沖一旦由上述方法設定，不必進行第二次設定（不管是否關機）除非需要改變單/雙脈沖的設定方式。

◆  細分?jǐn)?shù)設置

◆  自動半流功能

由開關第6位可以選擇是否自動半電流功能，請勿必將撥盤的第6位設置為OFF的位置！

Switch 6 = 0    不半流       Switch 6 = 1    半流

◆  自檢測功能

自檢測使用方法：驅動器加電前，把開關1-5位設定為11110，然后給驅動器加電，等待2-5秒后，驅動器以60轉/分的速度正轉10周后，再反轉10周循環執行，同時紅燈與綠燈交替亮，此功能用于檢測驅動器與電機的連接是否正確，而不需要用戶提供脈沖信號，斷電后再設定步數/轉。

◆  指示燈

有綠色和紅色2個指示燈，分別指示驅動器的運行狀態：綠燈亮、紅燈滅為正常工作狀態；綠燈閃、紅燈滅為單/雙脈沖設定狀態；綠燈閃、紅燈亮為非法狀態；綠燈亮、紅燈閃為過流、錯相保護狀態；綠燈亮、紅燈雙閃為過壓、欠壓保護狀態；綠燈亮、紅燈三閃為過溫保護。

◆  電機接線

本驅動器的設計為配合兩相混合式步進電機使用，所采用的是雙極性恒流的控制方式，可以最大限度的利用電機的鐵磁材料，可以配合4線、6線及8線的電機使用。

◆  輸入信號

CP+和CP-為步進脈沖信號正端和負端，DIR+和DIR-為步進方向電平信號正端和負端（單脈沖時），EN+和EN-為使能電平信號正端和負端，CCW+和CCW-為反向步進脈沖信號正端和負端（雙脈沖時）。

EN+、EN-一般不接，若接此信號電機沒有電流將不工作。

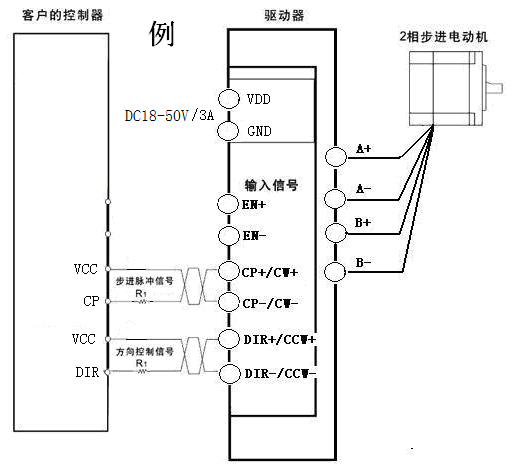

◆  典型接線圖

注意：1、為了更好的使用本驅動器，用戶在系統接線時應遵循功率線（電機線，電源線）與弱電信號線分開的原則以避免控制信號被干擾，無法分別有線或有強干擾源（變頻器、電磁閥等）存在的情況下，最好使用屏蔽電纜傳送控制信號；采用較高電平信號對抵抗干擾也有一定的意義。

2、本驅動器出廠默認信號接口VCC電壓為5V，請使用DC5V的輸入信號電壓，當外接VCC>DC5V的信號電壓時，請串接外部電阻R1，R1的阻值參考：DC12V時 R1=680Ω,DC24V時R1=2KΩ,如有特殊要求可以訂制。

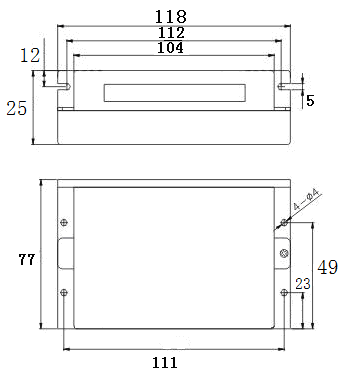

◆ 外形尺寸[單位：mm]
