概述

SJ-2H424D 驅動器驅動二相混合式步進電機，該驅動器采用原裝進口模塊，實現高頻斬波，恒流 驅動，具有很強的抗干擾性、高頻性能好、起動頻率高、控制信號與內部信號實現光電隔離、電流可 選、結構簡單、運行平穩、可靠性好、噪聲小，帶動 4.2A 以下所有的42、57BYG 系列步進電機。

自投放市場以來，深受用戶歡迎，特別是在舞臺燈光、自動化、儀表、POS 機、雕刻機、票據打印

機、工業標記打印機、半導體擴散爐等領域得到廣泛應用。

SJ-2H424D 驅動器特點

1.0 供電電源直流DC18V--40V/3A。

1.1 每相最大驅動器電流為4.2 安培。

1.2 采用無過流專利技術。

1.3 采用國外進口電力電子元器件。

1.4 電機鎖相電機電流自動半流。

1.5 所有輸入信號都經過光電隔離。

1.6 電機的相電流為正弦波。

1.7 細分?jǐn)?shù)可選。（2、4、8、16、32、64、128、256、5、10、25、50、125、250）

1.8內部跳線可改變單/雙脈沖控制，出廠設置為單脈沖。

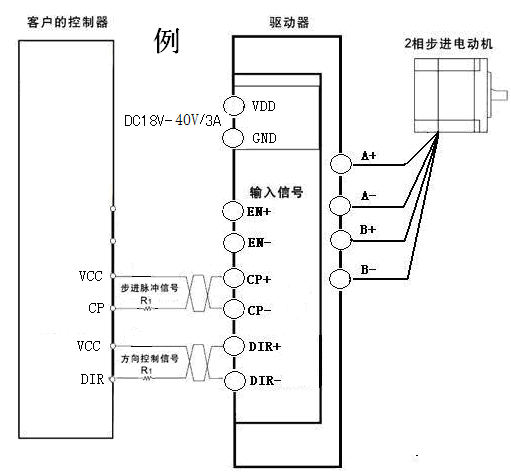

驅動器接線示意圖

技術規格

♦供電電源：直流 18V--40V,一般選24V/3A開關電源。

♦驅動器適配電機：42BYG、57BYG。

♦驅動電流：根據不同電機，調節驅動器使輸出電流與電機相匹配，如果電機能夠拖動負載可以調 節小于電機額定電流，但不能調節大于電機額定電流。

♦重量:0.4kg。

撥碼開關設定

本驅動器是用驅動器上的拔盤開關來設定細分?jǐn)?shù)的，根據面板的標注設定即可；請您在控制器頻 率允許的情況下，盡量選用稍高細分?jǐn)?shù)。具體設置方法請參考下圖：OFF=1,0N=0

拔盤設置：

1、工作電流設定

2、微步細分設定

SW 4= 0電機鎖定時不半流, SW 4 = 1電機鎖定時半流，一般SW4放在OFF(1)的位置，從而保護驅動器與電機長時間工作狀態下溫度不高！

控制信號輸入

注：輸入回路上輸入電流為 5mA～20 mA,一般使用輸入電流 15 mA

如果輸入電壓超過 5V，請參照表 1，必須在信號輸入端加裝外接電阻 R 限流。

◆   輸入信號參數

    ◆  脈沖信號幅值:  “H”┄┄4.0~5.5V, “L” ┄┄0~0.5V。

    ◆  脈沖信號工作狀態即占空比：50%或 50%以下。

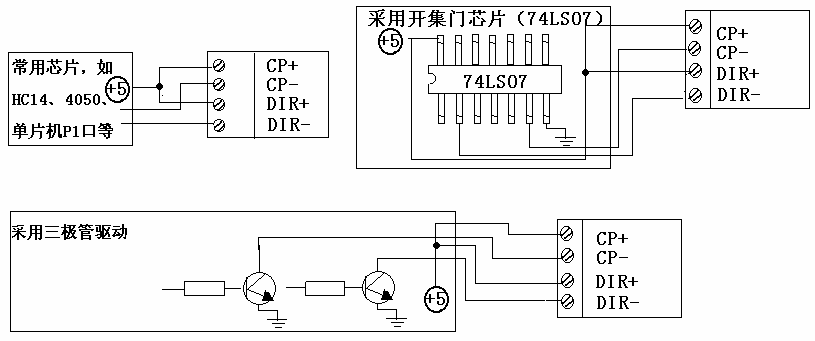

有的用戶提出我的控制系統驅動不了驅動器，這主要是驅動電流不夠或極性不對,常用的正確驅動電路見：（下圖 2）

接線端子說明

◆  電源接線：VDD 直流DC18V--40V,一般選24V/4A開關電源

            GND:直流電源負端（與輸入信號 CP-、DIR-不共地）

◆  指示燈：  加電后工作綠燈亮，表示正常。

◆  電機接線：A+、A-接電機線 A 相，B+、B-接電機線 B 相。

◆  控制信號：

        ◆ 脈沖（CP）+，方向（DIR）+：為輸入控制信號的正端

        ◆脈沖（CP）-： 脈沖信號輸入端（在 CP 停止施加時，即電機鎖定時，要保證 CP 為高電平，使內部光耦戴止。）

        ◆方向（DIR）-：方向控制信號輸入端（此端子加低電平，電機立即按反方向旋轉。）

        ◆ 脫機（EN）+、脫機（EN）-：一般不接信號，如果在其兩端加信號，電機無電流不工作！

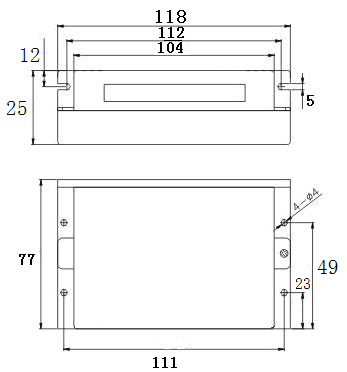

外形尺寸：請參照下圖
